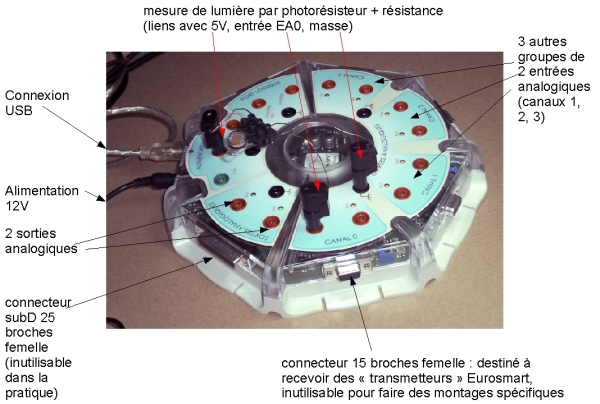

Eurosmart Sysam SP5

La centrale SP5 fait partie du haut de gamme des interfaces d'acquisition. En principe, elle est très puissante : acquisition très rapide (intervalle entre mesures de moins d'une microseconde), avec une grande précision (12 bits), sur plusieurs voies (jusqu'à 8), et des sorties analogiques...

Dans la pratique, il n'est pas facile de faire des mesures à grande vitesse par le système Mensurasoft "classique" : l'acquisition d'un point de mesure isolé prend au minimum 10ms avec SP5. Pour faire des mesures vraiment très rapides (1 microseconde), il faut utiliser les fonctions de capture rapide de Mensurasoft, moins faciles à programmer.

Cette centrale SP5 n'est utilisable dans la pratique que sous Windows, parce qu'elle nécessite pour fonctionner une dll spéciale (sp5.dll) disponible sur le CD fourni avec la centrale SP5, ou bien téléchargeable sur Internet (http://www.eurosmart.pro/dll.asp). Une autre dll spécifique est disponible pour les logiciels Logiscience en http://www.logisciences.fr/Programmation_SYSAM.html.

Pour faire fonctionner Sysam SP5 avec le système Mensurasoft, vous aurez besoin d'au moins une des dll précédentes.

Les pilotes sont tous regroupés en un seul fichier mensurasoft_eurosmart_sp5_win.zip, qui contient un pilote "Mensurasoft classique" utilisant sp5.dll, et deux pilotes utilisant programmationSYSAM_sp5.dll (un "classique", et un permettant en plus d'utiliser les fonctions de capture rapide). Avec les pilotes classiques, l'intervalle entre mesures ne peut pas être inférieur à 15ms ; avec le pilote de capture rapide, l'intervalle peut descendre à 1µs.



Pour démarrer sans trop de difficultés : kit de démarrage pour SP5, contenant le logiciel Mensurasoft-LZ pour windows, le pilote pour SP5, et un fichier de configuration automatique : lorsqu'on lance Mensurasoft-LZ, le pilote pour SP5 est chargé automatiquement, et les mesure peuvent immédiatement être faites sur la voie EA0. Attention ! il faut mettre dans le même répertoire le fichier SP5.dll, qui a dû vous être fourni par Eurosmart.
