Jeulin VTT

Cette interface date du début du XXIe siècle,

Elle peut être utilisée comme appareil autonome de mesure (un peu comme les Orphy portables), ou bien comme interface de mesure d'Exao reliée à un ordinateur.

On la connecte à l'ordinateur par un câble série, ou bien par un convertisseur USB-série ; les versions récentes sont directement à connecter sur une prise USB. On peut y connecter quatre capteurs sur quatre prises DB9 femelles (capteurs convenant aussi aux consoles Primo et Syneo).

Comme pour les autres interfaces Jeulin (et les Orphy portables), les capteurs sont reconnus automatiquement. On peut aussi commander une sortie analogique (0 à 5 volts). En principe, il y a aussi des entrées logiques et des sorties logiques, mais difficilement utilisables.

Fichiers téléchargeables :

Pilotes pour Windows (en Delphi). L'un (bibdyn_vtt_com_autoport.dll) qui reconnaît automatiquement le port où est branché le VTT, mais cette reconnaissance prend plusieurs secondes (ne vous impatientez pas trop vite !). L'autre (bibdyn_vtt_com_ftxt.dll) demande de pouvoir lire un fichier de configuration nommé vtt_config_portcom.txt, ayant le nom du port de communication : il faut modifier à la main ce fichier de configuration, mais en contrepartie, le lancement est plus rapide.

Un kit de démarrage pour Windows, avec les pilotes précédents et les deux logiciels MGW32 et Mensurasoft-PB.



Pilotes pour Linux (en PureBasic). Il reste un petit problème, la console VTT reste en mode "commandé par l'ordinateur" lorsqu'on quitte le programme. Pour revenir à l'état "multimètre", il faut soit appuyer sur le bouton "reset" dans le compartiment des piles, soit lancer un programme qui remet VTT en mode multimètre (voir le kit de démarrage ci-dessous).

Kit de démarrage en Linux, soit par logiciels et pilotes natifs, soit par les logiciels et pilotes Windows grâce à Wine.



Description plus détaillée de l'interface VTT



Lorsque l'appareil n'est pas relié à un ordinateur, l'écran à cristaux liquides affiche le nom du capteur et la valeur numérique mesurée :

Par contre, lorsqu'un programme de l'ordinateur communique avec VTT, l'écran à cristaux liquide n 'affiche plus aucune mesure, simplement un petit dessin pour dire que c'est l'ordinateur qui commande.

Quelques informations techniques

- Il y a quatre emplacements (Y1,Y2, Y3, Y4) pour 4 capteurs. Chaque capteur peut mesurer une valeur sur 10 bits (l'entrée analogique). Il y a en principe aussi deux entrées logiques (= entrées binaires) par capteur, ainsi qu'une sortie binaire (= sortie logique) ; dans la pratique, ces entrées et sorties logiques ne sont pas (encore) utilisées par les pilotes Mensurasoft.

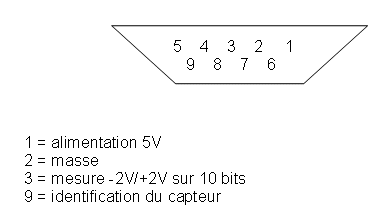

- Ces capteurs sont connectés par une prise SubD 9 broches, et maintenus par un rail de plastique. Les prises SubD se trouvent facilement dans les boutiques d'électronique ou d'informatique. On peut essayer de fabriquer soi-même des capteurs, à partir du schéma suivant (obtenu par exploration au multimètre, sans aucune garantie de bon fonctionnement)



- Les versions récentes des VTT sont connectables directement à une prise USB (par un convertisseur USB-série intégré ?). Les versions anciennes sont reliables à une prise série normale d'ordinateur (sub-D à 9 broches) par un câble spécial. Le schéma du câble, trouvé par des tests au multimètre, est donné ci-dessous. Ces vieilles versions sont aussi utilisables sur les ordinateurs modernes n'ayant pas de prise série grâce à un convertisseur USB-série, disponible dans les bonnes boutiques d'informatique ou sur internet (une vingtaines d'euros ?). Ces connecteurs sont les mêmes que pour les Orphy portables, mais le câblage est différent.
