Chapitre 2 : le menu général de TG-MESUGRAF
(Menu TGMG)
On peut activer les menus déroulants en appuyant simultanément sur Alt et la première lettre de l'intitulé du menu (lettre soulignée), ou en déplaçant le curseur de la souris sur l'intitulé. A ce moment, le menu se déroule en laissant apparaître ses différentes options, que l'on peut activer soit en allant y cliquer à la souris, soit en frappant la lettre soulignée (sans appui simultané sur Alt).
Si on se ravise et qu'on ne veuille pas utiliser les options de ce menu, il suffit d'appuyer sur "Echap" ou de cliquer à la souris dans une autre zone de l'écran.
  1. Fichiers
    1. Charger un fichier


      2. Cette option recherche dans le répertoire de travail tous les fichiers ayant l'extension correspondant au format de fichier désiré (.DIF, .DIV, .CSV ou .WOR, selon le format choisi dans le menu "Option"). Par défaut, le format est .DIF.
      Pour choisir un nom de fichier, il d'abord indiquer son nom dans la première ligne de saisie, puis aller cliquer dans "Alt-O Correct". La méthode la plus rapide pour indiquer le nom est d'aller cliquer avec le bouton gauche de la souris sur le nom du bon fichier, dans la partie gauche de la fenêtre, et ce nom se retrouve instantanément dans la ligne de saisie.
      Si le fichier désiré est dans un autre sous-répertoire ou sur un autre disque, il faut indiquer le nom de celui-ci dans la deuxième ligne de saisie, soit en frappant ce nom au clavier, soit en allant cliquer sur le nom du répertoire indiqué dans la sous-fenêtre de droite. N'oubliez pas que pour se déplacer dans l'arborescence du disque, [..] signifie "niveau supérieur de l'arborescence".
      Pour valider le choix, on peut aller cliquer dans "Alt-O Correct", ou bien double-cliquer sur le nom du fichier, ou appuyer simultanément sur Alt et sur la touche O. Pour annuler cette opération de choix, appuyez sur Alt-N, ou bien allez cliquer sur le bouton correspondant.

      Si vous avez choisi un bon fichier, une nouvelle fenêtre de mesure s'affiche au centre de l'écran, à condition qu'il y ait encore de la mémoire disponible : il ne faut pas plus d'une douzaine de fenêtres simultanément à l'écran.


    2. Lire un fichier-texte

      3. Son rôle est d'afficher du texte de documentation dans des fenêtres.
      La fenêtre qui apparaît est semblable à celle déclenchée par "charger un fichier", mais avec l'extension par défaut .TXT.
      On choisit le nom de fichier de la même façon que précédemment, et une nouvelle fenêtre apparaît à l'écran. Son contenu est très différent de celui des fenêtres de mesures, et est semblable à celui des fenêtres d'aides, avec un ascenseur à droite pour se déplacer dans le texte, et éventuellement un système de menus locaux, qui est variable en fonction du texte lu dans le fichier.

      Pour plus de détails, voir le chapitre sur les fichiers d'aide.


    3. Bibliographie

      4. Dans une activité normale de recherche scientifique, une bonne partie du temps est passée à consulter la documentation et à chercher dans des bibliographies. Pour simuler un peu cette activité lors d'un TP, cette option provoque une sortie provisoire de TG-Mesugraf, appelle un autre logiciel (par défaut BIBLIO.EXE, qui lit le fichier indiqué par sa ligne de commande, par défaut BIBLIO.TXT).

      BIBLIO.TXT est un texte organisé sous forme de succession de "fiches", où chaque fiche comporte un titre, quelques mots-clés, et le corps du document lui-même. Pour en voir la structure, vous pouvez l'éditer avec n'importe quel éditeur ou traitement de texte, ou bien le visualiser par l'option "Lire un fichier-texte".

      Fondamentalement, BIBLIO.EXE demande à l'utilisateur d'entrer un ou deux mots-clés, et il va rechercher dans BIBLIO.TXT quels sont les fiches dont les mots-clés comporte celui ou ceux demandés par l'utilisateur. Il affiche alors la liste des titres de ces fiches, et l'utilisateur peut choisir la fiche à visualiser.

      TG-Mesugraf est livré avec un exemple de fichier BIBLIO.TXT, qui correspond à un TP sur les enzymes. Vous pourrez changer ce fichier pour le remplacer par un autre, mieux adapté à l'usage que vous voulez en faire.

      Eventuellement, par la ligne de commande ou le fichier de configuration, vous pourrez aussi changer complètement le logiciel exécutable, et remplacer BIBLIO.EXE par un autre logiciel de votre choix.


    4. Changer de répertoire

      5. Cette option provoque l'ouverture d'une fenêtre semblable à celle de "Charger un fichier", mais aucun nom de fichier n'est demandé : elle se contente de choisir un nouveau répertoire de travail, soit sur le même disque, soit sur un disque différent.

    5. Sortie provisoire

      6. Cette option provoque un retour au système d'exploitation, et l'on peut ainsi faire certaines opérations comme formater une disquette, effacer ou renommer certains fichiers...

      Après quoi, pour revenir à TG-MESUGRAF, il suffit de frapper EXIT et de valider : l'écran de TG-Mesugraf réapparaît tel que vous l'aviez laissé.


    6. Quitter

      7. C'est pour quitter totalement TG-Mesugraf. Avant de choisir cette option, pensez à sauvegarder les séries de mesures intéressantes, et à sauvegarder éventuellement les réglages dans un fichier de configuration, pour faciliter une séance ultérieure d'expérimentation.

  2. Préparation

Ce menu permet de faire différents réglages en vue de préparer une nouvelle série de mesures.

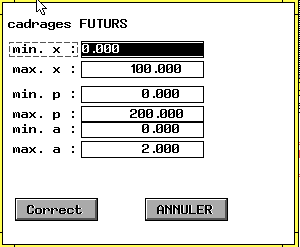

  1. Cadrage


    2. Une fenêtre s'ouvre, pour régler les abscisses et les ordonnées des fenêtres graphiques ultérieures. On peut ainsi régler le minimum et le maximum des abscisses (min. x et max. x), le minimum et le maximum des ordonnées correspondant à la voie principale (min. p et max. p), ainsi que le minimum et le maximum des abscisses correspondant à la voie auxiliaire éventuelle (min. a et max. a).

    On peut passer d'une ligne de saisie à une autre par la touche de tabulation (à gauche de la lettre A, sur les claviers français), et revenir à une précédente par cette touche appuyée simultanément à une touche de majuscule.

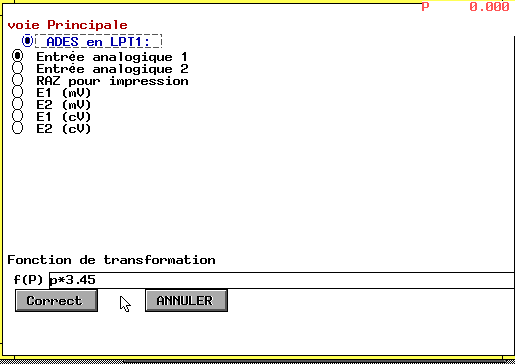

  2. Voie principale


    3. Cette option fait apparaître une fenêtre dont le contenu dépend des fonctions disponibles sur les pilotes d'interfaces chargés en mémoire.
    Dans la moitié gauche figurent les options disponibles pour le pilote installé à l'interruption 250 (FAh), et dans la moitié droite celles disponibles pour un pilote supplémentaire installé à l'interruption 251 (FBh).
    Si un seul pilote est installé, on choisit la voie de mesure en allant cliquer sur la case à gauche de l'intitulé de la voie à choisir. Ce système est de type "boutons-radios", c'est à dire qu'on ne peut sélectionner qu'une seule de ces cases.
    Si deux pilotes sont installés, il faut en plus choisir le pilote actif, par le système de deux boutons-radios, en cliquant sur l'un des deux intitulés (ligne au dessous de "voie principale").

    En bas de cette fenêtre, il y a une ligne de saisie, qui permet de choisir la fonction de transformation de la voie principale, pour faire l'ajustement entre la valeur numérique donnée par le pilote et la grandeur que vous allez réellement mesurer.
    Par exemple, si le pilote fait une simple conversion sur 8 bits, et renvoie une valeur entre 0 et 255, alors que vous voulez mesurer une température en degrés Celsius, il faut indiquer à TG-Mesugraf la fonction de transformation pour faire cette opération.

    Comme ici, il s'agit de la voie principale ("P"), il faut y mettre une fonction de P, par exemple 768.4 * (P/2 - 2.9).

    Par défaut, il n'y a pas de transformation, et la formule qu'on y trouve est simplement P.
    Vous pouvez y introduire des fonctions très variées : les opérateurs habituels +, -, *, /, ^, ², et diverses fonctions ABS, SIN, COS, TAN, ASIN, ACOS, ATAN, SH, CH, TH, ASH, ACH, ATH, LN, LOG, EXP, INT, FRAC.... Les constantes E et PI sont acceptées. Ces fonctions de transformation proviennent de la bibliothèque MODULOG de l'ALESUP, et donc obéissent aux mêmes syntaxes.

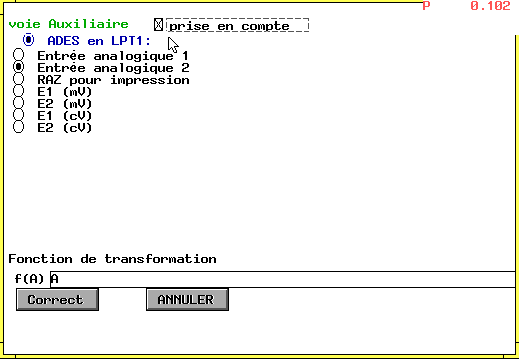

  3. Voie auxiliaire


    4. Le principe est identique, mais il faut introduire dans la ligne de saisie une fonction de A au lieu d'une fonction de P, par exemple 4.3*A.

    De plus, il existe une case à cocher "prise en compte" en haut de la fenêtre, qui sert à valider l'utilisation de cette voie auxiliaire. Par défaut, elle n'est pas cochée, c'est à dire qu'on ne prend pas en compte la voie auxiliaire, et qu'on ne fait les mesures que sur une seule voie, la voie principale. Si on la coche, on fait les mesures sur deux voies, la voie principale et la voie auxiliaire.



  4. Temps de mesure


    5. Cette boite de dialogue règle les caractéristiques temporelles des futures séries de mesures. Une première ligne de saisie règle l'intervalle entre les mesures (en secondes), et une deuxième règle le nombre maximal de mesures dans la série, fixé à 100 par défaut, mais vous pouvez le fixer jusqu'à 10000.

    Attention ! Cette option est indépendante du réglage des abscisses de l'option "cadrage". Si l'intervalle entre les mesures est de 1 s, vous pouvez choisir une abscisse maximale de 100 et un nombre maximal de mesures de 10000, et donc la majorité des mesures sera hors de l'écran, donc invisible ; vous pouvez aussi choisir une abscisse maximale de 100000, donc les mesures seront fortement tassées vers la gauche, donc difficiles à distinguer. C'est à vous de veiller à la cohérence entre les réglages de cette option et les réglages de "Cadrage".

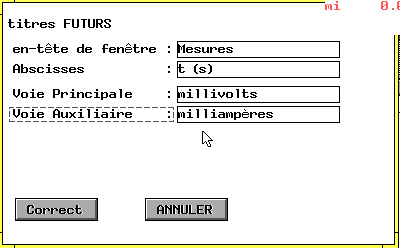

  5. Titres futurs


    6. Lors des prises de mesures, chaque fenêtre de mesure aura plusieurs titres :
    - le titre de la fenêtre elle-même, dans le bandeau supérieur
    - le titre des abscisses, qui est par défaut le temps en secondes
    - le titre de la voie principale ; par défaut, c'est "P", mais vous pouvez le changer en "Température" ou "Tension V1"...
    - le titre de la voie auxiliaire éventuelle.

  6. Forme du tracé


    7. Vous pouvez choisir :
    - soit des points uniquement : dans ce cas, on peut bien voir la valeur de chaque point, mais on a parfois du mal à suivre la cohérence de la série de mesure
    - soit des segments reliant les points de mesure, ce qui a les avantages et inconvénients inverses.

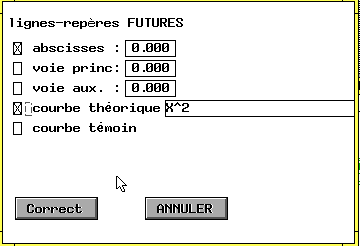

  7. Lignes-repères


    8. La boite de dialogue a trois cases à cocher, associées à trois lignes de saisie. Chacune permet de choisir, pour les abscisses, la voie principale et la voie auxiliaire :
    - la valeur où il faut tracer une ligne-repère,
    - si, oui ou non, il faut tracer cette ligne.

    Par exemple, supposons qu'on veuille tracer une ligne verticale pour marquer le temps zéro. On doit cocher la case des abscisses, et, dans la ligne correspondante, on met 0.
    Si on veut tracer une ligne horizontale correspondant à la valeur 55 de la voie auxiliaire : on coche la case de la voie auxiliaire, et on met 55 dans la ligne de saisie correspondante.


  8. Sortie progressive


    9. Cette boite de dialogue permet de régler la variation d'un paramètre (en général une tension) au cours de la prise de mesure. Bien sûr, ceci n'est possible qu'à condition que le pilote de l'interface permette de commander des sorties analogiques, c'est pourquoi le contenu de cette boite de dialogue dépend des pilotes installés aux interruptions 250 et/ou 251.
    A gauche de la boite de dialogue sont des boutons-radios correspondant au pilote de l'interruption 250, et à droite, ceux de l'interruption 251. Les voies correspondent aux fonctions 1100 et suivantes du pilote d'interface.
    Comme pour le choix de la voie auxiliaire, il faut, en plus de choisir la voie, cocher la case "prise en compte", pour que cette variation progressive soit réellement effectuée au cours de la série de mesures.
    Il faut mettre une valeur différente dans les cases "début" et "fin". Lorsqu'ensuite vous lancerez la mesure, la sortie analogique se fixera à la valeur de début, et variera ensuite proportionnellement au temps jusqu'à atteindre la valeur finale lorsque le nombre maximum de mesures aura été atteint.

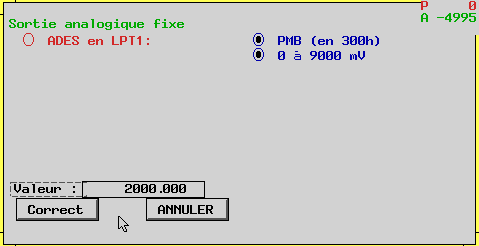

  9. Sortie fixe


    10. La boite de dialogue est plus simple, car la valeur choisie dans cette boite sera immédiatement réalisée dès que vous la validerez en cliquant sur "correct".
    Cette sortie fixe est indépendante de la sortie variable précédente : à condition d'avoir plusieurs sorties analogiques, vous pouvez fixer l'une d'entre elles à une valeur fixe, et faire varier une autre au cours d'une série de mesure.

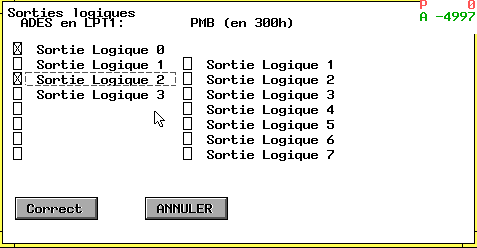

  10. Sorties logiques


    11. La boite de dialogue dépend encore des capacités des pilotes.
    Ici, ce ne sont plus des "boutons-radios", mais des "cases à cocher". Chaque case cochée correspond à la valeur "vraie" (sortie sous tension, ou relais activé...). La valeur choisie est transmise au pilote dès que vous cliquez sur le bouton "correct".
  1. Mesures

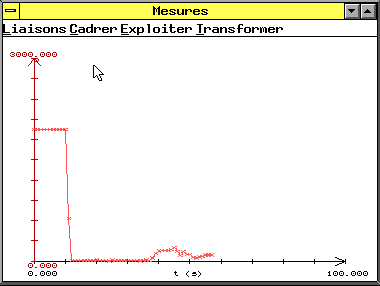

    1. Acquisition en fonction du temps


      2. Une fenêtre s'ouvre au centre de l'écran, et le résultat des mesures s'inscrit à l'écran, sous forme de lignes ou de points, avec les paramètres définis dans le menu "Réglages" : temps en abscisses, valeurs mesurées en ordonnées, en rouge pour la voie principale, en vert pour la voie auxiliaire.

      Normalement, les mesures se poursuivent jusqu'à ce que le nombre maximal de mesures soit atteint. Néammoins, vous pouvez les interrompre prématurément, en appuyant sur une touche du clavier.


    2. Point par point

      3. Cette fonction n'est disponible que si vous avez défini une voie auxiliaire.

      Une fenêtre apparaît, avec en abscisses la voie auxiliaire, et en ordonnées la voie principale. Pour ajouter un nouveau point, il faut cliquer sur le menu "Point sup" (ce qui signifie "point supplémentaire"), et sa seule option "Mesure".


  2. Options

Ce menu déroulant n'a pas d'incidence directe sur la qualité "scientifique" des mesures, mais il concerne la compatibilité de TG-Mesugraf avec votre environnement informatique : types d'imprimantes, types de fichiers, sauvegarde et relecture de configuration...
  1. Format de fichier


    2. Dans la boite de dialogue, 4 formats sont possibles, qui sont tous des formats "texte ASCII", c'est à dire que vous pouvez les visualise et les éditer avec un logiciel de traitement de texte :

    - .DIF est le format par défaut. C'est un format assez gourmand en place, qui n'est pas très simple à comprendre lorsqu'on le visualise, mais qui est très répandu dans les logiciels de traitement des données, sur divers types d'ordinateurs (depuis Visicalc sur l'Apple II !). En particulier, il est directement reconnu par les tableurs, et surtout par QuattroPro, qui est le tableur par défaut utilisé par TGMesugraf.

    TG-Mesugraf utilise la norme DIF de base, et ses valeurs numériques ont le point comme séparateur décimal

    - .DIV en est une légère variante, car certains logiciels ont une conception élastique de la norme DIF, en particulier Excel, qui, dans sa version française, veut des fichiers DIF avec la virgule comme séparateur décimal. C'est pourquoi ce format DIV est simplement un format DIf avec une Virgule comme séparateur décimal.

    - .CSV est un format plus compact, plus facile à lire pour nous, puisque chaque ligne correspond à une mesure, où les différents Champs sont Séparés par une Virgule (d'où son nom), et où le séparateur décimal est un point. De nombreux logiciels de traitement de données reconnaissent ce format, au moins dans un menu "importation", mais utilisent par défaut des extensions variées : .PRN pour les uns, .TXT pour les autres... Si vous l'utilisez, regardez en détail le mode d'emploi de votre tableur-grapheur pour savoir comment importer et exporter à ce format.

    - .WOR en est la variante qui utilise le point-virgule comme séparateur entre les champs, et la virgule comme séparateur décimal. L'origine de son nom est que Microsoft-Works, en version française, veut ce type de fichier en importation dans le tableur.


  2. Clavier-Souris

    3. Si vous avez vraiment une souris, il n'y a pas de problème pour utiliser toutes les fonctions de TG-Mesugraf. Par contre, si vous n'en avez pas, en choisissant l'option "souris + clavier", vous pourrez déplacer le curseur soit à la souris, soit avec les touches-flèches du clavier. Le bouton gauche de la souris est simulé par la touche "home" du clavier (flèche vers le haut et la gauche).

  3. Sauver réglages


    4. Une fois que votre expérience est bien au point, vous pourrez sauvegarder ses principaux réglages (cadrages, paramètres temporels, voies de mesures, fonctions de transformation, titres, sorties fixes et progressive, sorties logiques...) dans un fichier de configuration, ayant l'extension .CFG.

    Dans la boite de dialogue, il faut que vous indiquiez le nom du fichier à créer dans la première ligne de saisie. Si vous voulez réutiliser le nom d'un fichier déjà existant, allez cliquer sur son nom dans la partie basse et gauche de la boite de dialogue.


  4. Charger réglages

    5. C'est l'inverse de l'option précédente : en rechargeant un fichier de réglages, on charge instantanément les cadrages, les paramètres temporels, les voies de mesures, les fonctions de transformation, etc. correspondant à un nouveau type d'expériences.

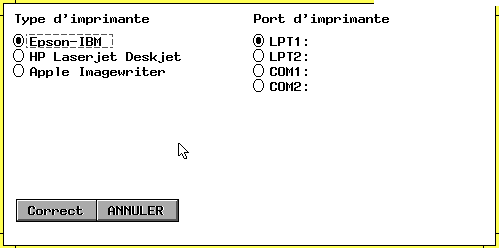

  5. Imprimantes


    6. Vous avez le choix entre trois types d'imprimantes :
    - Epson-Ibm : c'est le type traditionnel d'imprimantes pour les "compatibles PC"
    - Hewlett-Packard Laserjet ou Deskjet
    - Apple Imagewriter (équivalente à la C-Itoh 8510). Bien que conçue fondamentalement pour les Apple II et Macintosh, ces imprimantes fonctionnent convenablement avec les PC, à condition d'avoir convenablement configuré le port-série où elles sont connectées : 9600 bauds, 8 bits de données, 1 bit de stop et pas de parité.

    Ces imprimantes peuvent être connectées à différents ports :
    - LPT1: est le premier port parallèle, celui où sont connectées normalement les imprimantes
    - LPT2: est le second port parallèle, qui n'existe que si vous avez installé une carte d'extension supplémentaire dans votre ordinateur.
    - COM1: et COM2: sont les ports-séries RS232, souvent utilisés pour les souris, modems, appareils de mesures divers.

    Nouveautés 2000 :
    Traçage de courbe théorique dans la fenêtre des mesures
    Avec cette courbe, vous pourrez vérifier la correspondance de vos mesures avec une courbe théorique (f(X)) dont vous aurez entré l'équation au clavier. On peut la définir pour les fenêtres futures dans le menu "Préparation/lignes-repères", et pour la fenêtre actuelle par les menus "Exploiter/courbe théorique" et "Cadrer/repères formes du tracé". Cette courbe est affichée en marron.

    Mémorisation d'une courbe-témoin, et affichage de cette courbe en superposition
    Lorqu'on a une bonne série de points, on peut la mémoriser (uniquement les points de la "voie principale") sous forme de "courbe-témoin". Ensuite, lorsqu'on fera une nouvelle série de mesure ou qu'on affichera les points d'un autre fichier, cette série de points pourra être affichée (ligne tiretée noire) en plus de l'affichage normal de la courbe principale en rouge et de la courbe auxiliaire en vert.

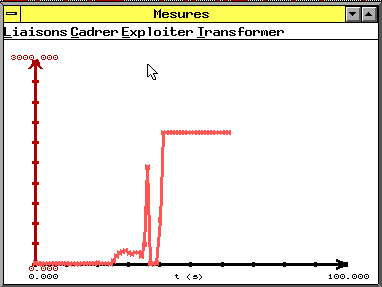

    Affichage en gros traits

    Par défaut, TG-Mesugraf affiche ses courbes en traits fins, où l'on peut facilement voir les détails lorsqu'on est près de l'écran. Pour un usage pédagogique en classe plus facile, on peut choisir l'affichage en gros traits, qui permet de voir plus facilement la courbe et les axes depuis le fond de la salle.

    Nouveaux formats de fichier .DIV, .CSV et .RRR
    Les anciens formats formats .DIF et .WOR continuent à être supportés, mais certains tableurs ont des problèmes avec leur format de nombre : .DIF est un format très efficace d'échange de données entre divers logiciels, mais utilise le point comme signe décimal, et .WOR sauvegarde les résultats sous forme de lignes successives, en utilisant la virgule. On a donc introduit quelques petites variantes : .DIV est l'équivalent de .DIF, mais avec la virgule comme signe décimal, et .CSV ("Champs Séparés par des Virgules", ou "Comma Separated Values") est l'équivalent de .WOR où le séparateur décimal est le point, et le séparateur de champs la virgule. Ces formats sont lisibles aussi bien par des tableurs pour DOS que des tableurs pour Windows.

    Comme les tableurs sous DOS disparaissent peu à peu, nous avons mis le format .RRR, du logiciel Régressi de Micrelec, qui est un tableur spécialisé dans la modélisation des données expérimentales. On peut en télécharger une version sur Internet, à http://www2.cnam.fr/evariste.

    Sauvegarde des mesures automatique dans MEMO.CSV
    Jusqu'ici, les mesures n'étaient enregistrées sur fichier que par le choix de la sauvegarde dans le menu "fichier", lorsque la série de mesures était complètement finie. Si vos mesures durent plusieurs jours, il vous risquez de les perdre à cause d'une coupure de courant ! En choisissant cette option, chaque point de mesure est enregistré en même temps qu'il est affiché à l'écran, et un petit signal sonore se fait entendre. Même si l'ordinateur est arrêté, les mesures effectuées jusqu'à la panne sont enregistrées.

  1. Aide
    1. Générique

      2. Il apparaît simplement quelques indications sur la version de TG-Mesugraf que vous êtes en train d'utiliser.
    2. Mode d'emploi

      3. Cette option déclenche la lecture d'un fichier d'aide (par défaut TGMGPUB.AID) et l'affichage de son contenu. Son action est identique au cliquage sur le bouton "Aide F1" qui est normalement en bas et à droite de l'écran. Pour plus de détails, consultez le chapitre sur les fichiers d'aide.
