Les pilotes d'interface sont de petits programmes caractéristiques de l'interface de mesure que vous utilisez. Ce seront eux qui feront réellement la mesure que vous souhaitez, puis ils transmettront le résultat au logiciel principal, TG-Mesugraf.
Ils ont l'extension .EXE, ce qui signifie que ce sont des programmes exécutables. Leur particularité est de rester résidants en mémoire, alors qu'ils semblent avoir terminé leur exécution. Ils restent en "sommeil" jusqu'à ce que le logiciel principal les appelle pour les faire travailler.
Leur nom est caractéristique de l'interface utilisée : sur la disquette initiale de TG-Mesugraf, il existe PMB, caractéristique de l'interface PMB, ORPHY1.EXE, caractéristique de l'interface ORPHY en Com1:, etc. Pour avoir la liste complète, reportez vous à l'annexe A, ou au fichier LISEZMOI.DOC qui contient les dernières informations.
On suppose que vous allez utiliser l'interface PMB. Il vous faut donc
frapper au clavier :
PMB
et valider par la touche d'entrée.
Un message apparaît pour dire que l'installation du pilote s'est
bien passée.
Si vous utilisez une autre interface, il faut bien sûr lancer
le pilote correspondant. Dans toute la suite, on supposera que vous utilisez
une interface permettant de mesurer des tensions électriques en
millivolts, ce qui est le cas de PMB, Orphy, ESAO3, PCMES2, ADES, Cassy,
etc.
Une autre méthode, pour charger le pilote, est de le charger en mémoire haute par la commande LOADHIGH PMB.
Ensuite, il faut lancer TG-Mesugraf, en frappant :
TGMGPUB et en validant.
Après quelques secondes, un écran graphique apparaît,
avec une barre de menus vers le haut.
En haut et à droite, vous pouvez voir une petite fenêtre où défilent en permanence des valeurs numériques, qui correspondent à la valeur lue à l'interface. En l'absence de spécifications contraires du fichier de configuration, cette valeur correspond à la première voie de mesure (souvent nommée voie 0).
En reliant la borne de cette voie à une borne positive de pile de 1,5 V, et la masse à la borne négative, vous devez voir apparaître dans cette fenêtre un nombre d'environ 160.
Si vous utilisez un autre pilote d'interface, ou bien si vous avez spécifié une autre voie de mesure dans le fichier de configuration, c'est une autre valeur qui doit apparaître.
Cette fenêtre vous permet donc de constater que votre montage expérimental est correct.
Si vous mettez une autre tension entre la borne de la voie de mesure, et la masse, la valeur numérique change. Si vous laissez le fil "en l'air", il capte les ondes du courant électrique 50 Hz, et la valeur numérique doit augmenter lorsque vous touchez ce fil avec le doigt, car votre corps fait antenne.
Bref, d'une manière ou d'une autre, vous pouvez faire varier
la valeur mesurée.
Vous allez maintenant enregistrer ces valeurs, et les représenter
graphiquement.
Ouvrez le menu "Préparation", soit en allant y cliquer avec la souris, soit au clavier, en frappant simultanément la touche "Alt" et "P" (Alt-P).
Choisissez "Cadrage", et une fenêtre s'ouvre. Cette fenêtre permet de régler diverses caractéristiques :
- le minimum et le maximum des abscisses (Min X et Max X) : choisissez 0 pour le minimum, et 100 pour le maximum.
- le minimum et le maximum de la voie principale, qui est la seule voie utilisée pour l'instant. Le minimum est à mettre à zéro, le maximum par exemple à 500.
- les valeurs de la voie auxiliaire n'ont pas d'importance pour l'instant.
Pour passer d'une ligne à l'autre, vous pouvez appuyer sur la touche de tabulation (à gauche de la lettre A du clavier AZERTY, ou à gauche du Q du clavier QWERTY). Pour revenir en arrière, appuyez simultanément sur la touche de majuscule et celle de tabulation.
Lorsque les réglages seront finis, allez cliquer dans la case "Correct"
Vous pouvez aussi activer cette case au clavier, en déplaçant l'activation par la touche de tabulation, puis en appuyant sur la touche "Entrée".
De la même façon, vous allez régler le temps de mesure en choisissant l'option correspondante du menu "Préparation", en fixant par exemple l'intervalle entre les mesures à 1 seconde, et le nombre maximal de mesure à 100.
Ouvrez le menu "Mesure", soit à la souris, soit par Alt-M, et choisissez "Acquisition f(t)".
Une fenêtre s'ouvre, et des points de mesure se tracent toutes les secondes.
Si vous avez suivi les réglages précédents, vous disposez de 100 secondes, soit plus d'une minute et demie, pour faire varier la tension aux bornes de l'interface, donc pour faire varier le tracé des points de mesure.
La prise de mesure s'arrête soit lorsque le temps est écoulé, soit lorsque vous appuyez sur une touche du clavier (touche de lettre, et non touche de fonction).
La fenêtre des points de mesure a elle-même son propre système de menus.
Le menu "Liaisons" a une option très importante : "Sauvegarde", qui vous permet de sauver les points de mesure sur un fichier, pour pouvoir les utiliser ultérieurement.
Si vous la choisissez, une fenêtre s'ouvre où vous pouvez choisir le nom du fichier. Ce fichier a par défaut l'extension .DIF, qui est un format utilisable par de nombreux tableurs et logiciels de traitement de données.
Dans le même menu, l'option "Clore" ferme la fenêtre, et l'option "Tableur" appelle un tableur, qui est par défaut Quattro Pro pour Dos, dans \QPW\Q.EXE.
Le menu "Cadrage" permet de changer les maximums et minimums des abscisses et des ordonnées de cette fenêtre graphique par l'option "maxima-minima".
L'option "Repères / formes du tracé" permet aussi de faire varier l'aspect des points de mesure (points ou segments), et de tracer une ligne-repère, soit pour les abscisses, soit pour les ordonnées.
L'option "Titres" permet de changer le titre de la fenêtre (dans le bandeau jaune) et le titre des abscisses et des ordonnées.
"Autocadrage" signifie que TG-Mesugraf va cherche les minimums et maximums
de votre série de mesures, de façon que votre graphique occupe
tout l'espace disponible.
Pour déplacer la fenêtre, il y a deux méthodes :
- soit vous allez cliquer avec le bouton gauche de la souris dans le bandeau de titre de la fenêtre, puis, tout en maintenant la pression, vous déplacez la souris : la fenêtre suivra les mêmes déplacements.
- soit vous allez cliquer avec le bouton droit dans une portion quelconque de la fenêtre : en maintenant la pression, la fenêtre suivra à l'écran les mêmes déplacements que la souris sur votre table.
Pour agrandir la fenêtre à la totalité de l'écran, allez cliquer par le bouton gauche sur le double triangle qui est en haut et à droite de la fenêtre. Ensuite, pour lui faire retrouver sa taille normale, vous irez encore cliquer dans cette zone.
Pour réduire la fenêtre à la taille d'une icône dans le bas de l'écran, allez cliquer dans le simple triangle qui est en haut et à droite de la fenêtre. En double-cliquant ensuite sur cette icône, vous lui ferez retrouver sa taille précédente.
Pour faire varier la taille de la fenêtre de façon continue,
positionnez le curseur de la souris sur un bord de la fenêtre : vous
pouvez alors observer que sa forme change. Appuyez sur le bouton gauche
de la souris, et déplacez celle-ci : la fenêtre change de
taille en fonction des mouvements de la souris.
En plus du menu affiché en haut de la fenêtre correspondant à une série de mesures, on peut activer un menu général pour toutes les fenêtres, qu'elles correspondent à des séries de mesures, des fenêtres d'aide ou un texte affiché à l'écran, en allant cliquer par le bouton gauche sur le carré en haut et à droite de la fenêtre. Lorsque ce menu est déroulé, choisissez l'option "imprimer". Si vous avez une imprimante branchée, et en état de fonctionnement, avec les bons réglages (choisis dans le menu "options"), le graphique est imprimé, avec une taille correspondante à celle de la fenêtre.
Dans le menu "exploitation", en choisissant cette option, une nouvelle fenêtre apparaît au centre de l'écran, avec exactement les mêmes valeurs numériques que l'ancienne, et avec les options d'affichage définies dans le menu général.
Limitez vous à quelques fenêtres ! (le nombre total de fenêtres affichables à l'écran est d'une douzaine, ce qui est amplement suffisant pour un usage normal ; au delà, un message apparaît, indiquant un manque de mémoire)
Pourquoi avoir deux fenêtres correspondant à la même série de mesures ? Tout simplement pour que vous puissiez faire des transformations et des changements sur l'une, alors que l'autre vous sert de mémoire des valeurs initiales. Si vous faites des erreurs dans les transformations, vous pourrez toujours vous reporter à la fenêtre initiale.
De même, certaines options du menu "exploitation" provoquent la génération de nouvelles fenêtres, mais avec des valeurs différentes :
- Transformée de Fourier : elle permet de trouver les fréquences caractéristiques de votre série de mesures, si celle-ci est périodique. Attention : les valeurs numériques obtenues ne sont justes que si vos valeurs initiales le sont aussi. En particulier, il y a souvent des problèmes entre les valeurs en millisecondes ou secondes lorsqu'on importe les données de Oscillo.

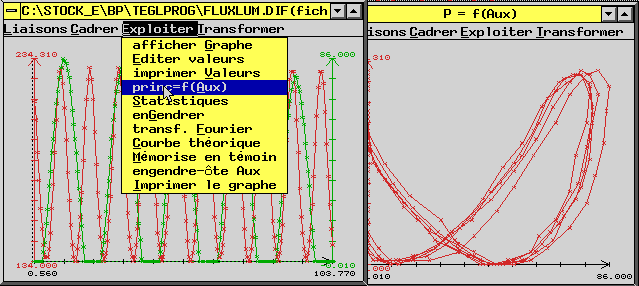

- Principale en fonction d'Auxiliaire : si vous aviez défini
une voie auxiliaire dans le menu général (elle doit appararaître
en vert dans la fenêtre), cette option provoque l'apparition d'une
fenêtre, avec en abscisses les valeurs de la voie auxiliaire, et
en ordonnées, les valeurs de la voie principale. Il y a autant de
points de mesure que dans la série initiale, mais les valeurs du
temps ont disparu, et ont été remplacées par les valeurs
de la voie auxiliaire.
Ce menu vous permet plusieurs options :
- soit un lissage : c'est une simple moyenne pondérée sur cinq points, qui permet de supprimer un peu les pics et angles aléatoires de la courbe.
- soit une dérivation ou une intégration des mesures en fonction des valeurs des abscisses
- soit une transformation des valeurs de la voie principale, par une formule de transformation en P, A, et T, où ces lettres représentent la valeur de la voie Principale, de la voie Auxiliaire, et des abscisses (normalement, les abscisses sont le Temps).
- soit une permutation des valeurs de la voie principale et de la voie auxiliaire.
